外形尺寸 : 350*220*255

安裝尺寸 : 230*130

工作溫度 : (-25~+70)°C

防護性能：IP54

核心優勢：

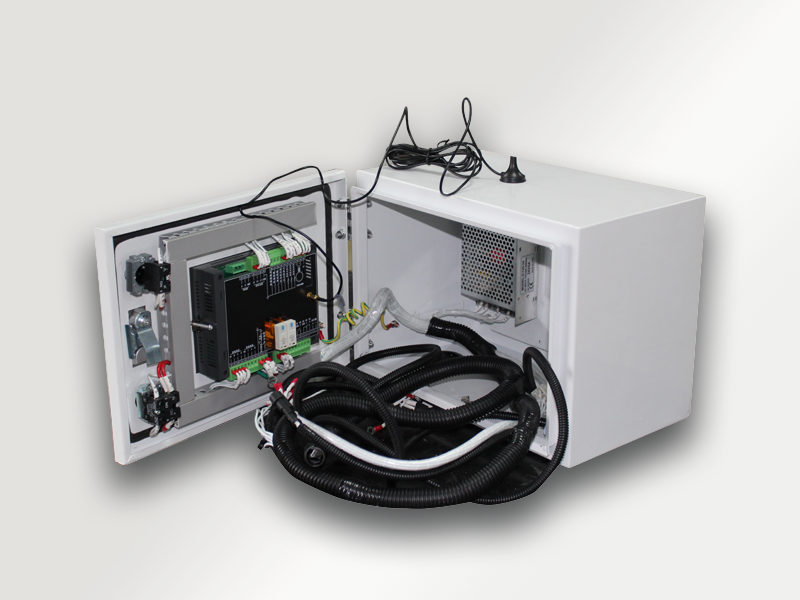

1.CA6100系列控制箱融合了接口板功能、數字調速功能、4G遠程監控功能；

2.極大限度的降低用戶的使用成本，特別是組裝成柜體時可以減少接口板與控制器的數十根連接線的加工和裝配成本；

3.連接點的減少也極大的降低了故障率；

4.適用于電噴柴油、電噴汽油、燃?xì)獍l(fā)電機組單機自動化。

產品概述：

CA6100系列產品集成了數字化、智能化、網絡化技術，用于單臺發電機組自動化及監控系統，實現發電機組的自動開機/停機、數據測量、報警保護及“三遙”功能。控制器采用大屏幕液晶(LCD)顯示，中文、英文兩種語言可選界面操作，操作簡單，運行可靠。

采用STM32-32位微處理器技術，實現了多種參數的精密測量、定值調節以及定時、閾值整定等功能，控制器所有參數可從控制器前面板調整，或使用PC機通過RS485接口調整及監測。其結構緊湊、接線簡單、可靠性高，可廣泛應用于各類型發電機組自動控制系統。

CA6120系列產品在單機自動化基礎上，增加了市電電量監測和市電/發電自動切換控制功能(AMF)，特別適用于一市一機構成的單機自動化系統。

主要特點：

★市電電量監測和市電/發電自動切換控制

★液晶顯示 LCD 為4.3寸真彩屏，帶背光，兩種語言 (中文、英文) 顯示，輕觸按鈕操作；

★具有 RS485 通訊接口，利用 MODBUS 協議可以實現“三遙”功能；

★具有4G遠程監控功能，可以有過手機、平板、電腦接入云監控平臺；

★內置4G CAT-1通訊模塊，減少安裝空間及成本；

★邊緣計算模式，減少4G通訊流量及延時；

★具有數字調速器功能，可以接電磁鐵式執行器實現對油泵式發動機的轉速穩定控制；

★適合于三相四線、三相三線、單相二線、二相三線(120V/240V)電源 50Hz/60Hz 系統；

★采集并顯示市電/發電三相電壓、三相電流、頻率、功率參數；

★具有應急開機功能；

★燃油繼電器、馬達繼電器可更換；

★發電電壓、市電電壓輸入自帶保險，減少外部連接。
